PVC制品大眾常見，生產(chǎn)涉及的廠家也有很多，下面青島賽諾聚乙烯蠟廠家針對PVC塑料制品的配方做闡述，本文篇幅較長，分為四篇闡述，本篇闡述PVC樹脂的相關(guān)內(nèi)容。

        PVC塑料制品配方主要由PVC樹脂和助劑組成的，其中助劑按功能又分為：熱穩(wěn)定劑、潤滑劑、加工改性劑、沖擊改性劑、填充劑、耐老化劑、著色劑等。在設(shè)計(jì)PVC配方之前，首先應(yīng)了解PVC樹脂和各種助劑的性能。

        PVC樹脂

        生產(chǎn)PVC塑料型材的樹脂是聚氯乙烯樹脂(PVC)，聚氯乙烯是由氯乙烯單體聚合而成的聚合物，產(chǎn)量僅次于PE，居第二位。

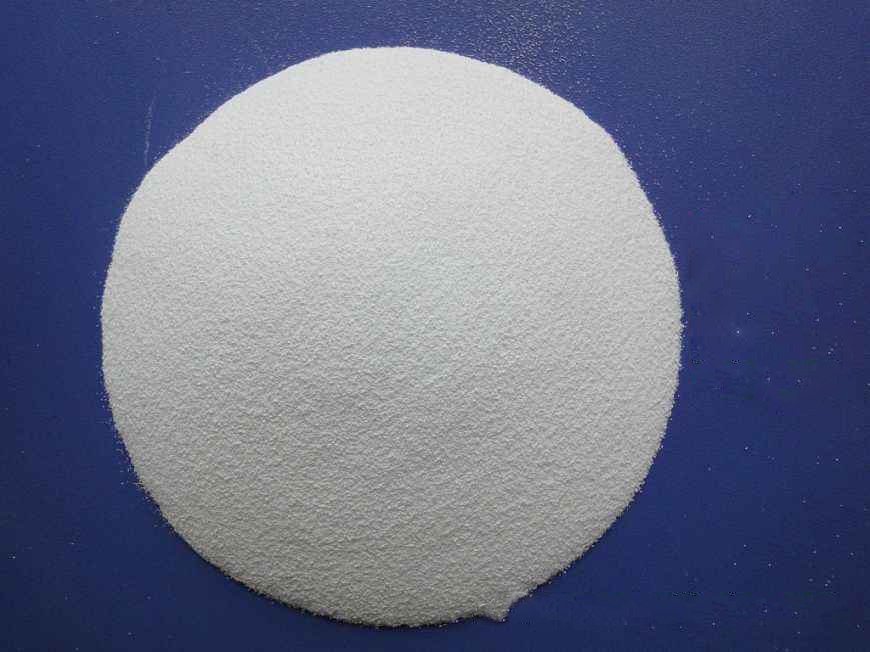

PVC樹脂

        PVC樹脂由于聚合中的分散劑的不同可分為疏松型(XS)和緊密型(Ⅺ)兩種。疏松型粒徑為0．1—0．2mm，表面不規(guī)則，多孔，呈棉花球狀，易吸收增塑劑，緊密型粒徑為0．1mm以下，表面規(guī)則，實(shí)心，呈乒乓球狀，不易吸收增塑劑，目前使用疏松型的較多。
PVC又可分為普通級(有毒PVC)和衛(wèi)生級 (無毒PVC)。衛(wèi)生級要求氯乙烯(VC)含量低于lOXl0-6，可用于食品及醫(yī)學(xué)。合成工藝不同，PVC又可分為懸浮法PVC和乳液法PVC。根據(jù)國家標(biāo)準(zhǔn)GB／T5761-93《懸浮法通用型聚氯乙烯樹脂檢驗(yàn)標(biāo)準(zhǔn)》規(guī)定，懸浮法PVC分為PVC-SGl到PVC-SG8Jk種樹脂，其中數(shù)字越小，聚合度越大，分子量也越大，強(qiáng)度越高，但熔融流動越困難，加工也越困難。具體選擇時，做軟制品時，一般使用PVC-SGl、PVC-SG2、PVC-SG3型，需要加人大量增塑劑。例如聚氯乙烯膜使用SG-2樹脂，加入50~80份的增塑劑。而加工硬制品時，一般不加或很少量加入增塑劑，所以用PVC-SG4、VC-SG5、PVC-SG6、PVC-SG7、PVC-SG8型。如PVC硬管材使用SG-4樹脂、塑料門窗型材使用SG-5樹脂，硬質(zhì)透明片使用SG-6樹脂、硬質(zhì)發(fā)泡型材使用SG-7、SG-8樹脂。而乳液法PVC糊主要用于人造革、壁紙及地板革和蘸塑制品等。一些PVC樹脂廠家出廠的PVC樹脂按聚合度(聚合度是單元鏈節(jié)的個數(shù)，聚合度乘以鏈節(jié)分子量等于聚合物分子量)分類，如山東齊魯石化總廠生產(chǎn)的PVC樹脂，出廠的產(chǎn)品為SK-700；SK-800；SK—1000；SK—1100；SK-1200等。其SG-5樹脂對應(yīng)的聚合度為1000—1100。PVC樹脂的物化性能見第四篇。
　　PVC粉末為一種白色粉末，密度在1．35—1．45g／cm3之間，表觀密度在0．4-0．5g／cm3。視增塑劑含量大小可為軟、硬制品，一般增塑劑含量0-5份為硬制品，5-25份為半硬制品，大于25份為軟制品。
　　PVC是一種非結(jié)晶、極性的高分子聚合物，軟化溫度和熔融溫度較高，純PVC一般須在160—210~C時才可塑化加工，由于大分子之間的極性鍵使PVC顯示出硬而脆的性能。而且，PVC分子內(nèi)含有氯的基團(tuán)，當(dāng)溫度達(dá)到120~C時，純PVC即開始出現(xiàn)脫HCl反應(yīng)，會導(dǎo)致PVC熱降解。因此，在加工時須加入各種助劑對PVC進(jìn)行加工改性和沖擊改性，使之可以加工成為有用的產(chǎn)品。

        PVC樹脂主要用于生產(chǎn)各類薄膜(如日用印花膜、工業(yè)包裝膜、農(nóng)用大棚膜及熱收縮膜等)、各類板、片材(其片材可用于吸塑制品)，各類管材(如無毒上水管、建筑穿線管、透明軟管等)、各類異型材(如門、窗、裝飾板)，中空吹瓶(用于化妝品及飲料)，電纜、各類注塑制品及人造革、地板革、搪塑玩具等。

        賽諾新材，15年積淀， 聚乙烯蠟品牌生產(chǎn)商，藍(lán)海股權(quán)機(jī)構(gòu)掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、硬脂酸鋅等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。咨詢熱線： 400-8788532。

        作者：賽諾新材             來源：hk6h.cn。
