冷刮非固化橡膠瀝青防水涂料的研發(fā)背景，非固化橡膠瀝青防水涂料是以橡膠粉、瀝青和特殊添加劑為主要原料，在應(yīng)用狀態(tài)下長期保持粘性膏狀體的具有蠕變性的防水涂料。與空氣接觸后長期不固化，始終保持粘稠膠質(zhì)；自愈能力強、碰觸即粘、難以剝離；在-20℃下仍具有良好的粘接性能?；谶@些特點，是的它能解決基層開裂應(yīng)力傳遞給防水層造成的防水層斷裂、撓曲疲勞或處于高應(yīng)力狀態(tài)下的提前老化問題，同時蠕變性能使得其能良好的封閉基層的毛細孔和裂縫，從而解決防水層的竄水難題，大幅度提高防水可靠性。

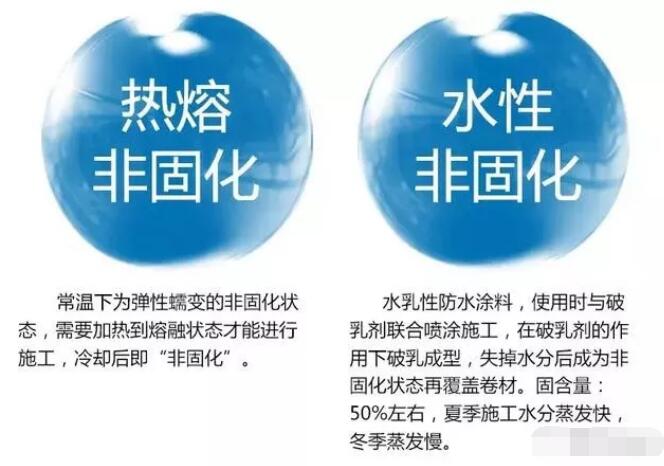

市場上現(xiàn)有非固化種類

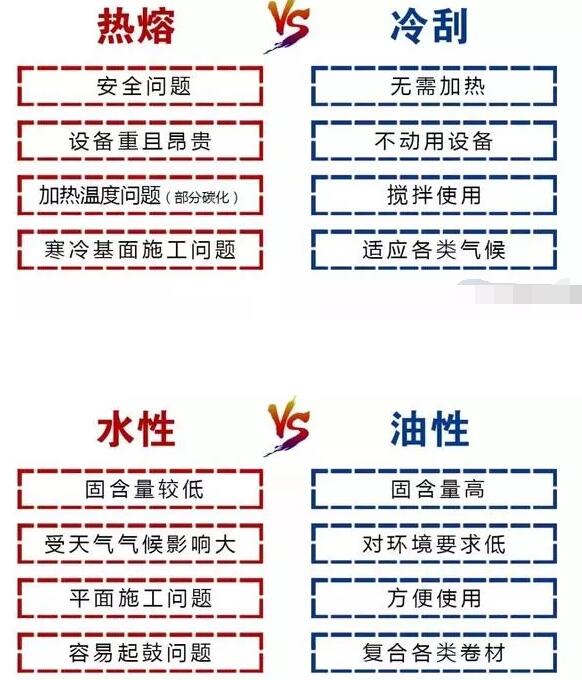

冷刮非固化需要具備的特征

1、符合熱熔非固化材料標(biāo)準(zhǔn)，甚至優(yōu)于現(xiàn)有指標(biāo)

2、采用雙組分反應(yīng)型，無需加熱

3、可復(fù)合各類卷材（不含瀝青）

02冷刮非固化橡膠瀝青防水涂料的技術(shù)原理

非固化原名蠕變性橡膠瀝青防水涂料——最大的特點就是其蠕變性

技術(shù)原理

01反應(yīng)之前易刮涂——半聚合形成小分子量產(chǎn)品——流態(tài) 如何反應(yīng)成非固化蠕變的狀態(tài)——半聚合形成小分子量產(chǎn)品+交聯(lián)劑引發(fā)交聯(lián)反應(yīng)——一定時間內(nèi)做成半交聯(lián)蠕變狀態(tài)

技術(shù)原理

02粘接性—殘留極性態(tài)在外從而增加了粘接性 和各類卷材復(fù)合——做成純橡膠體（不含瀝青成分）

技術(shù)原理

03時間可調(diào)性—交聯(lián)劑中可加催化劑控制時間

03冷刮非固化橡膠瀝青防水涂料復(fù)合卷材的特點

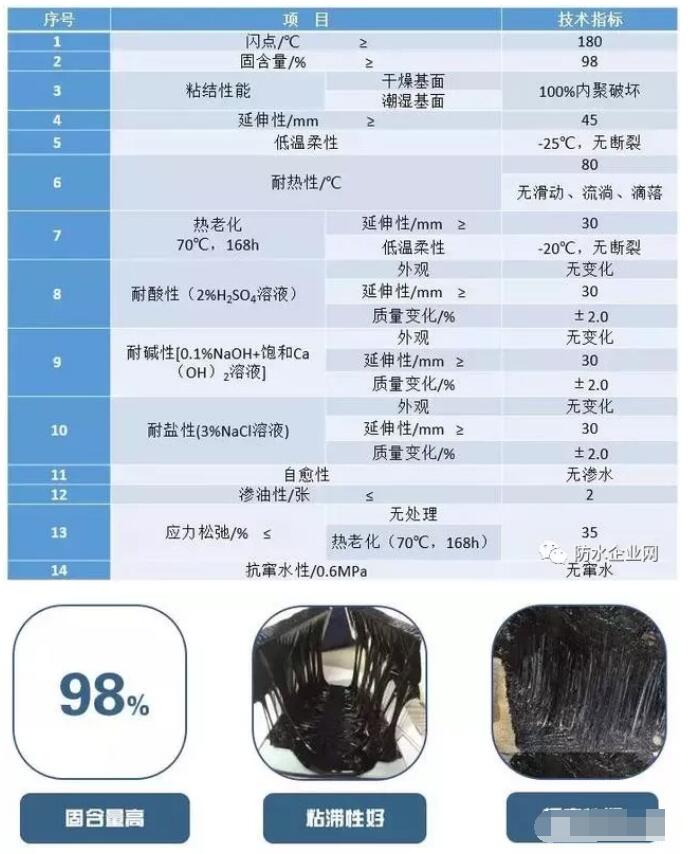

性能指標(biāo)

復(fù)合改性瀝青卷材特點

1、復(fù)合自粘卷材最佳

①兩者皆不加熱，實現(xiàn)安全施工。

②瀝青也是極性材料，與冷施工非固化中殘留的極性材料起到更好的粘接性。

③時效性好，可一邊刮涂一邊鋪貼卷材。

2、復(fù)合SBS卷材

可燒可不燒——若燒也只需把膜略微燒掉即可。

復(fù)合改性瀝青卷材操作步驟

1、混合攪拌

涂料分為A，B兩個組分：A組份為深綠色液體； B組份為黑色液體。 常溫下將兩個組份按照A：B=1： 4的比例進行配置，使用攪拌設(shè)備（攪拌設(shè)備攪拌更均勻）攪拌3～5min即可進行刮涂施工。

注：為更好的判斷攪拌時間，已將A組分調(diào)為黃色，無色差即攪拌均勻。

2、刮涂

3、鋪貼自粘卷

復(fù)合高分子卷材特點

從丙綸舉例，在之前熱熔非固化被證明和丙綸復(fù)合是有疑議的，因為第一加熱后的溫度和其中的輕質(zhì)油都會對丙綸產(chǎn)生影響。同理PVC卷材中的增塑劑也會受輕質(zhì)油的影響。

而油性冷施工非固化研發(fā)背景中提到意在研發(fā)出可以復(fù)合各類卷材的非固化，所以最終是以一個無需加熱反應(yīng)形成完全橡膠體呈現(xiàn)。

復(fù)合高分子卷材操作步驟

1、攪拌均勻

2、涂刮

3、鋪貼高分子卷材

冷刮非固化橡膠瀝青防水卷材在防水工程中的應(yīng)用

1、開桶檢查、混合攪拌冷刮非固化防水涂料分為A，B兩個組分，使用前開桶檢查兩個組分的情況：

1）A組分，深綠色（已改為黃色），均勻無顆粒，無沉淀。

2）B組分，黑色，均勻無顆粒。如有沉淀，使用前應(yīng)先使用攪拌器將沉淀打散之后再使用。 （冷刮非固化的可操作溫度以B組分可攪拌的溫度為準(zhǔn)）

檢查可使用的A B組分，按照A：B=1:4的質(zhì)量比例配合，攪拌器攪拌5分鐘，到均勻，沒有混合色差，即可施工。

2、涂料＋卷材施工

1、防水施工前檢查基層；2、彈線； 3、陰陽角防水卷材附加層施工； 4、大面施工。【涂料刮涂分條按順序進行，每條寬度與卷材的寬度一致，涂膜層可一次刮涂到需要的厚度。 刮涂時刮板略向刮涂方向傾斜，保持一定的傾斜角度平穩(wěn)地向前刮涂、刮涂均勻。 】

來源：頭條\無畏向前走（本文系轉(zhuǎn)載，文章內(nèi)容僅代表作者觀點，版權(quán)歸原作者所有，如有侵權(quán)，請聯(lián)系刪除，我們會在第一時間處理。）

賽諾新材，15年積淀， 聚乙烯蠟   品牌生產(chǎn)商，藍海股權(quán)機構(gòu)掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、硬脂酸鋅等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。咨詢熱線： 400-8788532。
