涂料是我們常用的一種材料，前一篇文章我們聚乙烯蠟小編提到了涂料樹脂的部分相容性的探討，本文為第二篇。

3  提高共混樹脂相容性的方法

改善共混樹脂的相容性對(duì)于提高涂枓的性能和開發(fā)新型涂料產(chǎn)品是十分重要的，同時(shí)不同的工藝條件會(huì)嚴(yán)重影響共混的效果，因此要對(duì)性能進(jìn)行檢測(cè)和結(jié)構(gòu)表征，i其中需要對(duì)干燥漆膜作形態(tài)學(xué)觀察。

對(duì)聚酯/氨基/有機(jī)硅雜化樹脂涂料的組成對(duì)漆膜抗劃傷性及表面硬度的影響研究，為了提高聚酯/氨基樹脂與有機(jī)硅樹脂的相容性，先對(duì)有機(jī)硅樹脂水解，使有機(jī)硅上的烷氧基變成羥基，有助于與氨基樹脂反應(yīng)。

從掃描電鏡(SEM)對(duì)漆膜形態(tài)觀察(見圖3)，可發(fā)現(xiàn)不含有機(jī)硅的聚酯/氨基漆膜，是均相體系, 加入有機(jī)硅后出現(xiàn)連續(xù)相和分散相，含量低于12.4wt%時(shí)，有機(jī)硅相的粒徑在1μm以下，含量進(jìn)一 步增加，有機(jī)硅粒徑也增加。同時(shí)可看出，有機(jī)硅在聚酯/氨基連續(xù)相中分散均勻，在低于12.4wt% 時(shí)有良好的相容性。結(jié)果得出，當(dāng)有機(jī)硅含量為11.4wt%時(shí)，由于有機(jī)硅樹脂存在于漆膜的表面，可以提高漆膜的抗劃傷性能。

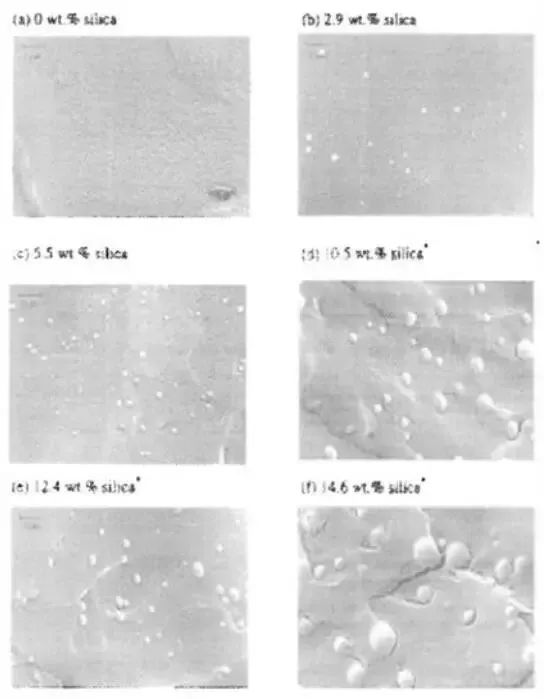

圖3  不同有機(jī)硅含量的聚酯/氨基/有機(jī)硅涂料漆膜的形態(tài)

接枝共聚是提高樹脂相容性的有效方法。不相容的兩種樹脂，如采用接枝方法，在一種樹脂的分子上接枝另一種樹脂，可以有效的防止相分離，并可用于制備水性涂料。

丙烯酸(酯)混合單體存在下，使用自由基引發(fā)劑，與不飽和聚酯樹脂接枝反應(yīng)，得到不飽和樹脂/丙烯酸樹脂接枝共聚物，經(jīng)加胺成鹽，可制備水分散體涂料。從DSC測(cè)定可呈現(xiàn)有二個(gè)玻璃化溫度，但SEM(掃描電鏡)對(duì)漆膜試樣觀察，發(fā)現(xiàn)具有極好的相容性(圖4)。同時(shí)具有良好的漆膜物理性能。

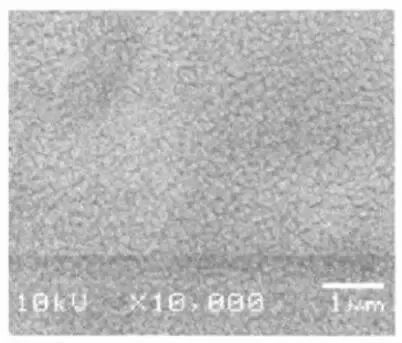

圖4   不飽和聚酯接枝丙烯酸涂料涂膜的SEM形態(tài)

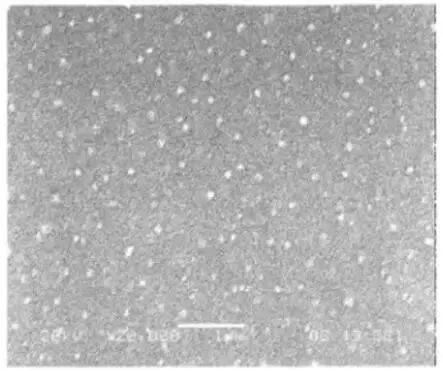

聚酯-酰胺結(jié)構(gòu)的超支化聚合物，與聚氨酯預(yù)聚體反應(yīng)，得到兩相結(jié)構(gòu)的雜化涂料，同時(shí)可制得水分散體，從SEM可清楚觀察到連續(xù)相和分散相，見圖5。分散相的粒徑約為50nm，可見具有極好的相容性，并可獲得良好的漆膜性能。

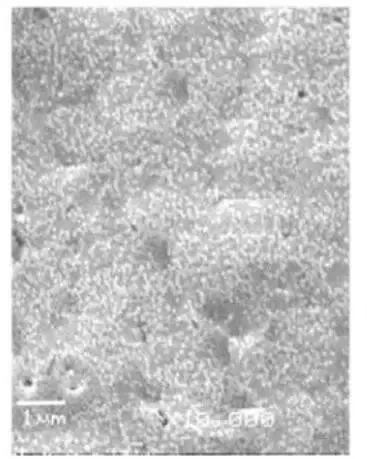

研究過聚酯-酰胺超支化聚合物端基與聚乙二酵甲醚(平均分子置550)反應(yīng)，得到接枝聚合物 。SEM觀察同樣可看到兩相結(jié)構(gòu)，見圖6，分散相粒子也約為50nm。親水性的聚乙二醇與疏水性的聚酯是不相容的，但通過接枝可以很大程度提高其相容性，防止進(jìn)一步分相。

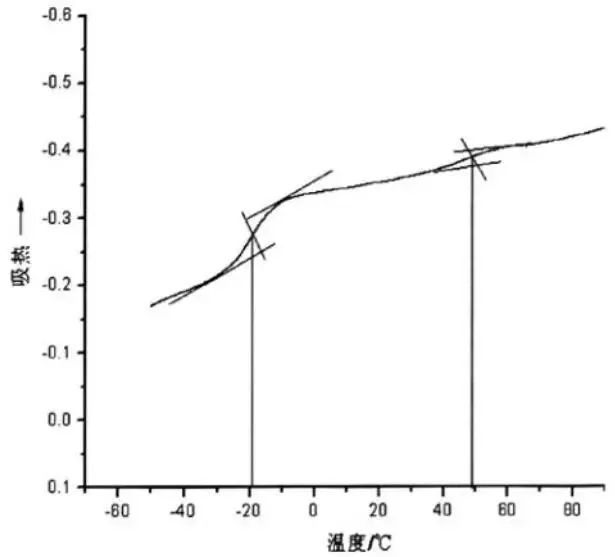

利用類似的方法，在超支化樹脂端基接枝氟碳化合物，得到一種聚酯/氟碳雜化樹脂，從DSC測(cè)定有二個(gè)玻璃化溫度，可見是部分相容的多相體系，得到的漆膜具有良好的物理性質(zhì)，并提高了漆膜的疏水性。

提高不同樹脂間的相容性還有多種方法。在涂料樹脂制備或配方中，可利用加入增容劑(涂料助劑)來提高相容性，它是一種界面劑，結(jié)構(gòu)中兩頭分別親不同的二種樹脂，使一種樹脂很好地分散于另一樹脂中。使用不同類型的固化劑，使二種樹脂分別交聯(lián)，形成互穿網(wǎng)絡(luò)樹脂，得到多相結(jié)構(gòu)，可避免進(jìn)一步相分離，從而獲得性能上正協(xié)同效應(yīng)，提高涂料的物理性能。

4  結(jié)語

涂料科技的發(fā)展為涂料產(chǎn)品質(zhì)量與性能的提高提供結(jié)實(shí)的基礎(chǔ)。近些年來，在涂料基礎(chǔ)研究上取得了跳躍式的進(jìn)步，主要表現(xiàn)在從性能要求出發(fā)，進(jìn)行合理的分子設(shè)計(jì)；應(yīng)用現(xiàn)代的儀器設(shè)備對(duì)結(jié)構(gòu)作表征，深入了解結(jié)構(gòu)與性能的關(guān)系：從材料科學(xué)的角度，研究干燥漆膜的物理性質(zhì)，如靜態(tài)與動(dòng)態(tài)的粘彈性、表面抗劃傷性、防腐蝕性以及光性能和電性能等等，勢(shì)必推動(dòng)涂料產(chǎn)品的開發(fā)與性能的提高。

賽諾新材，15年積淀，聚乙烯蠟 品牌生產(chǎn)商，藍(lán)海股權(quán)機(jī)構(gòu)掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、硬脂酸鋅 等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。產(chǎn)品通過國家權(quán)威機(jī)構(gòu)雙酚A檢測(cè)，不含熒光劑等成分，環(huán)保，有需要的親們可以來電咨詢！
