PVC壓延膜是我們?nèi)粘S家的產(chǎn)品，如袋子、塑料棚膜等，下面青島賽諾聚乙烯蠟廠家為您分析PVC壓延收縮，本文分為兩部分，本篇為第一部分。

物料通過兩個(gè)相反旋轉(zhuǎn)的輥筒時(shí)，受到強(qiáng)烈的剪切應(yīng)力，產(chǎn)速拖曳流動(dòng)，PVC分子會(huì)順著壓延方向發(fā)生分子取向；部分被拉直的分子鏈來不及松弛就被冷卻定型。

物料進(jìn)入壓延輥筒間隙時(shí)，流線發(fā)生收斂，壓力從零變得很大，出現(xiàn)流動(dòng)方向的速度梯度，產(chǎn)生拉伸力。高分子在流動(dòng)時(shí)各液體層間總存在一定的速度梯度，細(xì)而長的大分子若同時(shí)穿過幾個(gè)流速不等的液層時(shí)，同一大分子的各個(gè)部分就要以不同速度前進(jìn)，這種情況顯然是不能持久的，因此，在流動(dòng)時(shí)，每個(gè)長鏈分子總是力圖使自己全部進(jìn)入同一流速的流層，不同流速液層的平行分布就導(dǎo)致了大分子在流動(dòng)方向上的取向；同時(shí)由于在壓延時(shí)積料形狀（國內(nèi)絕大部分設(shè)備積料為紡錘形）和物料、輥筒橫向溫度不統(tǒng)一，物料受到的切向應(yīng)力和法向應(yīng)力不一致，分子鏈構(gòu)象變化程度并不是非常統(tǒng)一。

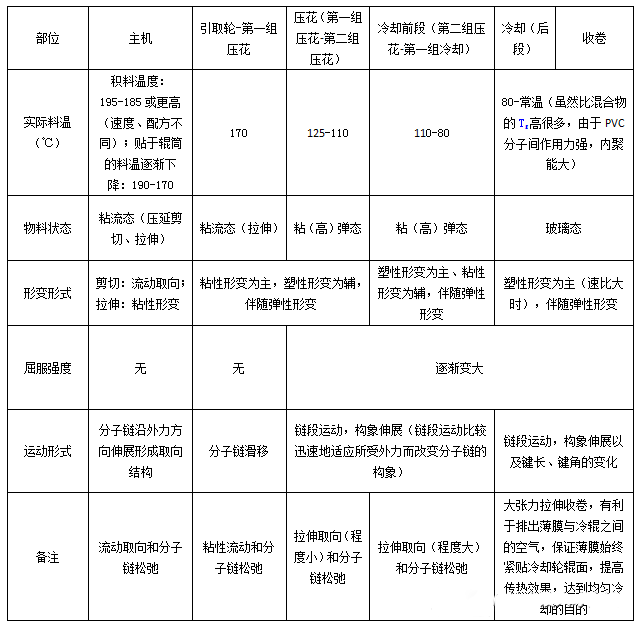

PVC壓延物料在各段的狀態(tài)

彈性形變（虎克形變）：可逆性形變，外力去除，形變立即恢復(fù)。

塑性形變（強(qiáng)迫高彈形變）：有屈服強(qiáng)度，分子鏈有取向。

粘性形變：無屈服強(qiáng)度，分子間滑移，無取向；受力時(shí)發(fā)生分子鏈的相對位移，外力除去后粘性流動(dòng)不能回復(fù)，是不可逆形變。（粘性流動(dòng)）。

一般來說，在一定溫度下，聚合物在屈服應(yīng)力的作用下，取向程度是隨拉伸比增大而增大。

隨著拉伸溫度的提高，屈服強(qiáng)度越來越小，最后消失，就變?yōu)槿缤鹉z無屈服點(diǎn)拉伸。聚合物只有在存在屈服應(yīng)力的作用下，拉伸才會(huì)出現(xiàn)取向。

取向過程是一種分子有序化的過程，只有依靠外力場的幫助才能實(shí)現(xiàn)。高分子取向的過程是運(yùn)動(dòng)的過程，必須克服高聚物內(nèi)部的黏滯阻力，因而完成取向的過程需要一定的時(shí)間。在外力的作用下，將首選發(fā)生鏈段的取向，然后才是整個(gè)分子的取向。兩種運(yùn)動(dòng)單元所受到的阻力大小不同，因而兩類取向過程的速度有快慢之分。為了維持取向狀態(tài)獲得取向材料，必須在取向后使溫度迅速降到玻璃化溫度以下，將分子和鏈段的運(yùn)動(dòng)凍結(jié)起來。這種凍結(jié)的熱力學(xué)非平衡狀態(tài)只有相對的穩(wěn)定性，當(dāng)時(shí)間較長、溫度較高或高聚物溶脹時(shí)，仍要發(fā)生自發(fā)的解取向。解取向的作用與材料的結(jié)晶程度、玻璃化溫度有關(guān)。

拉伸取向過程中同時(shí)發(fā)生松弛現(xiàn)象：薄膜被拉伸時(shí)，處于不平衡構(gòu)象，要逐漸過渡到平衡的構(gòu)象，使分子趨向紊亂無序，是一個(gè)自發(fā)的過程。即鏈段隨著外力的方向運(yùn)動(dòng)以減小或者消除內(nèi)部應(yīng)力，如果T很高(>>Tg)，鏈運(yùn)動(dòng)摩擦阻力很小，應(yīng)力很快松弛掉了，所以觀察不到；反之，內(nèi)摩擦阻力很大，鏈段運(yùn)動(dòng)能力差，應(yīng)力松弛慢，也觀察不到。高聚物屈服點(diǎn)前形變是完全可以回復(fù)的，屈服點(diǎn)后高聚物將在應(yīng)力下“塑性流動(dòng)”，即鏈段沿外力方向開始取向。

聚合物拉伸應(yīng)力σ和應(yīng)變ε 的關(guān)系為：σ-σy=Eε（E-彈性模量； σy-屈服應(yīng)力）[雙向拉伸塑料薄膜m，尹燕平]

1. σ＜σy時(shí)，材料處于瞬間可逆的變形狀態(tài)。由于分子鍵角的扭變和分子鏈的伸長，使材料產(chǎn)生高彈拉伸。此時(shí)取向程度低，取向結(jié)構(gòu)不穩(wěn)定，拉伸應(yīng)力解除后能完全恢復(fù)。

2. σ＞σy時(shí)，這種變形是分子排直的變形。材料在持續(xù)應(yīng)力作用下，能產(chǎn)生塑性拉伸。此時(shí)拉伸應(yīng)力σ中一部分用于克服屈服應(yīng)力，剩余的部分引起塑性拉伸，迫使高彈態(tài)下的大分子發(fā)生解纏和滑移，使材料產(chǎn)生以塑性變形為主的不可逆伸長。所以這種拉伸能獲得穩(wěn)定的取向結(jié)構(gòu)和高的取向度。

無規(guī)聚氯乙烯，主鏈上有手性碳原子，有微弱的結(jié)晶能力，由于氯原子電負(fù)性較大，分子鏈上相鄰的氯原子互相排斥彼此錯(cuò)開排列，有利于結(jié)晶。在輕度結(jié)晶的高聚物中，微晶體起著類似交聯(lián)點(diǎn)的作用，有利于屈服強(qiáng)度增加。

賽諾新材，15年積淀，聚乙烯蠟 品牌生產(chǎn)商，藍(lán)海股權(quán)機(jī)構(gòu)掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟 、聚丙烯蠟、EBS、  硬脂酸鋅 等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。咨詢熱線： 400-8788532。

作者：賽諾新材             來源：hk6h.cn。
